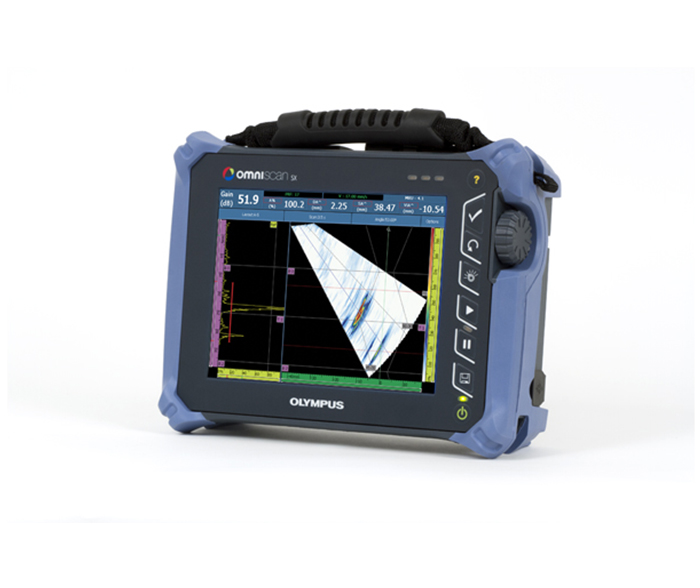

Omniscan X3相控陣探傷儀 產品介紹
如今相控陣檢測團隊中的主力成員更加出色！OmniScan 探傷儀曾經憑借其結果可靠、圖像清晰、使用方便等特性脫穎而出，成為范圍內便攜式相控陣領域中的性儀器，如今這款儀器又新添了諸如全聚焦方式（TFM）圖像等一些強大的功能，從而可使用戶更加信心十足地完成檢測工作。如果您以前使用過OmniScan儀器，那么您會對 OmniScanX3探傷儀有一種非常熟悉的感覺：依然保留 了高度便攜的特性和適用于工業環境的堅固外殼，不過其 用戶界面更為簡潔明快、更具現代感。如果您從來沒有用過這種儀器，您會很快發現OmniScan為什么可以成為備受世界各地檢測人員歡迎和信賴的性儀器。
OmniScan X3奧林巴斯相控陣探傷儀是一款功能齊備的相控陣工具箱。這款儀器所提供的性能強大的工具，如：全聚焦方式(TFM)圖像和高級成像功能，可使用戶更加充滿信心地完成檢測。
Omniscan X3相控陣探傷儀 產品特點

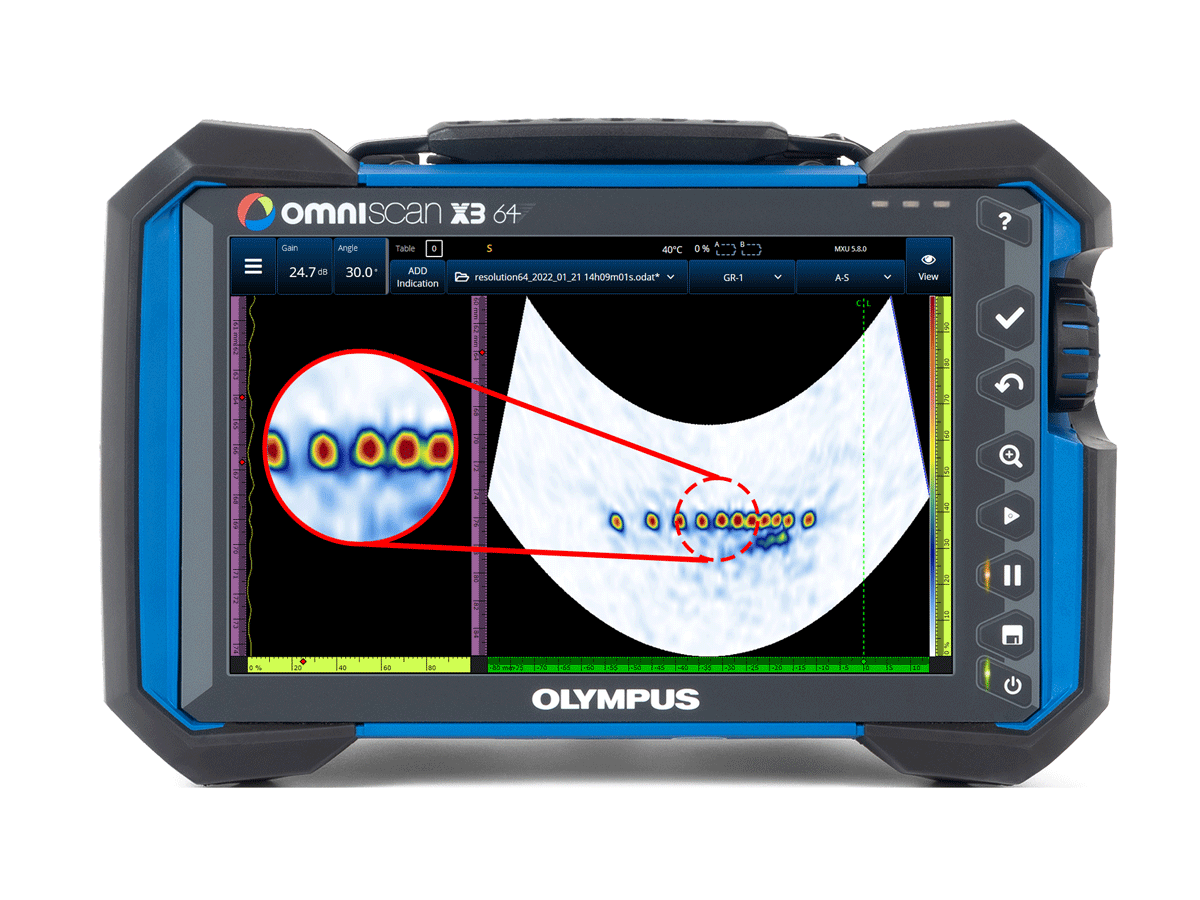

獨特創新的全聚焦方式（TFM）
1、更好的缺陷成像性能，可以更清晰地顯示微小的缺陷。
2、可為早期的高溫氫致(HTHA)缺陷成像，以在關鍵的早期探測到這種缺陷。
3、機載聲學影響圖(AIM)的反射率模擬器有助于以圖像方式顯示全聚焦方式(TFM)的靈敏度，還可以根據實際情況進行調節。
4、屏幕上可顯示4種模式的全聚焦方式(TFM)圖像，有助于缺陷的解讀和定量。
改進的相控陣技術
1、速度是OmniScan MX2探傷儀的2倍(脈沖重復頻率)
2、單獨的衍射時差(TOFD)菜單，加快了工作流程
3、改進的快速相控陣校準，使用戶享有更輕松的操作體驗
4、800%的高波幅范圍，減少了重新掃查的需要
5、機載雙晶線陣和雙晶矩陣探頭的支持性能，加速了創建設置的過程
迅速地投入到檢測工作中
機載掃查計劃、改進的快速校準和簡化的用戶界面，有助于省去一些不必要的步驟，從而可使用戶在很短的時間內完成檢測的設置工作。
如果您是OmniScan MX2儀器的用戶，您可以從現有的儀器迅速地過渡到OmniScan X3儀器。如果您還不太了解相控陣超聲檢測或全聚焦方式(TFM)，您可以通過OmniScan X3探傷儀輕松地學習這些知識。
性能可靠，令人信賴
1、符合IP65評級標準，防雨防塵
2、機載GPS，可提供采集數據的位置
3、可通過無線方式連接到奧林巴斯科學云系統，以下載新的軟件
4、得益于25 GB的文件容量，儀器可以無需停歇，持續掃查

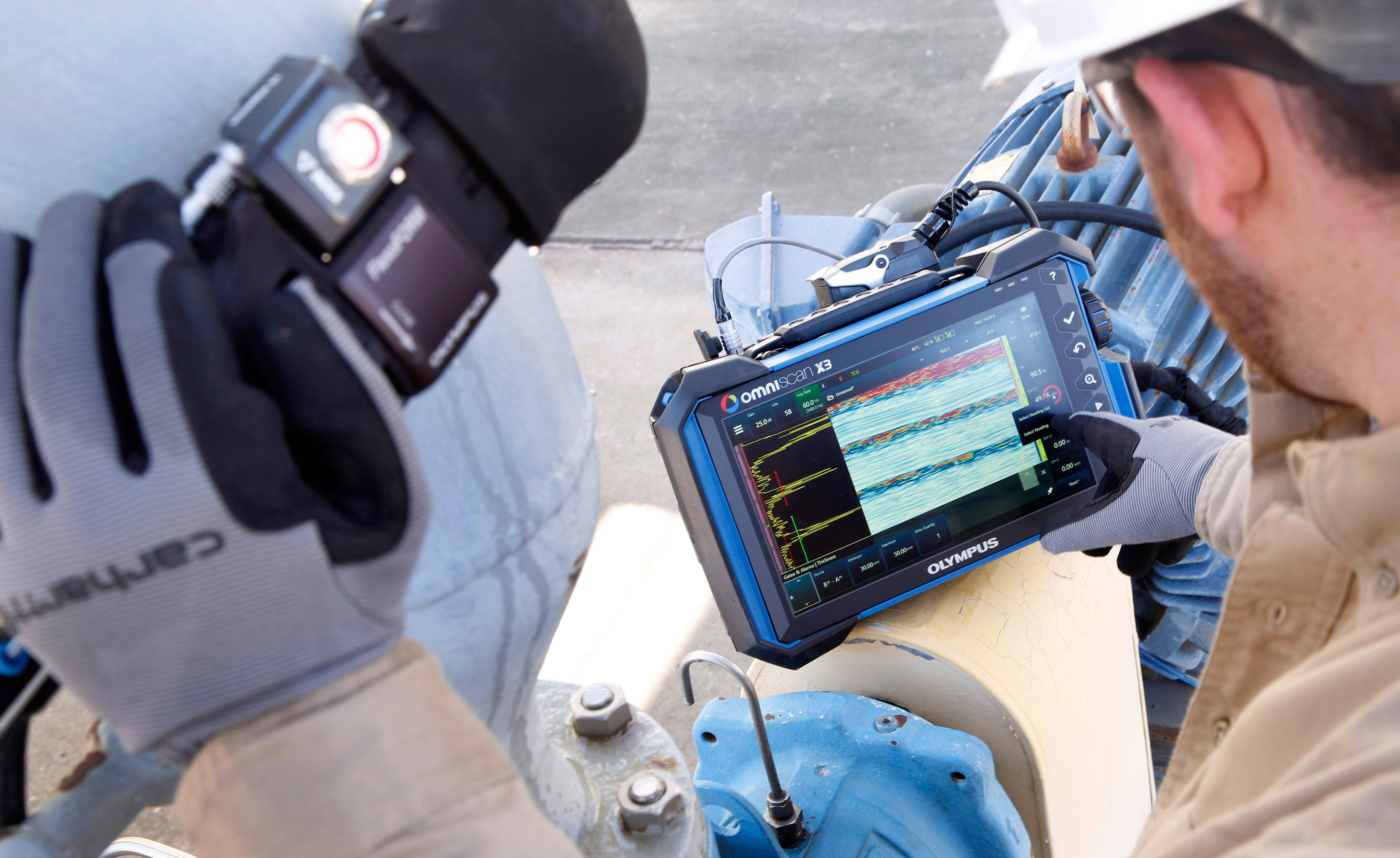

檢測團隊中的主力成員
OmniScan X3探傷儀所提供的功能有助于用戶高效地完成檢測工作。這些功能可以在以下應用中大顯身手：焊縫檢測、管線和管道的檢測、耐腐蝕合金的檢測、腐蝕成像、高溫氫致缺陷(HTHA)的檢測、初期裂紋的探測、復合材料的檢測和缺陷成像。
1、與現有的探頭和掃查器相兼容
2、32:128PR型號，提供64晶片的全聚焦方式(TFM)功能
3、還提供16:64PR和16:128PR型號
4、8個聲束組，1024個聚焦法則
5、與OmniScan MX2/SX儀器的文件相兼容，方便了用戶轉換到新儀器的操作
6、64 GB的內置存儲容量，還可以借助外置USB驅動盤擴展存儲容量
焊縫
通過多組聲束設置視圖，核查是否可以正確覆蓋焊縫區域
波幅范圍可被擴展到800 %，因此用戶無需再次掃查部件， 就可以對飽和的指示信號進行表征，如：未熔合的指示信 號。
支持多探頭配置和不同的觸發方案，從而可以更好地覆蓋每 個焊縫區域
焊縫閘門可以突出顯示需要關注的區域

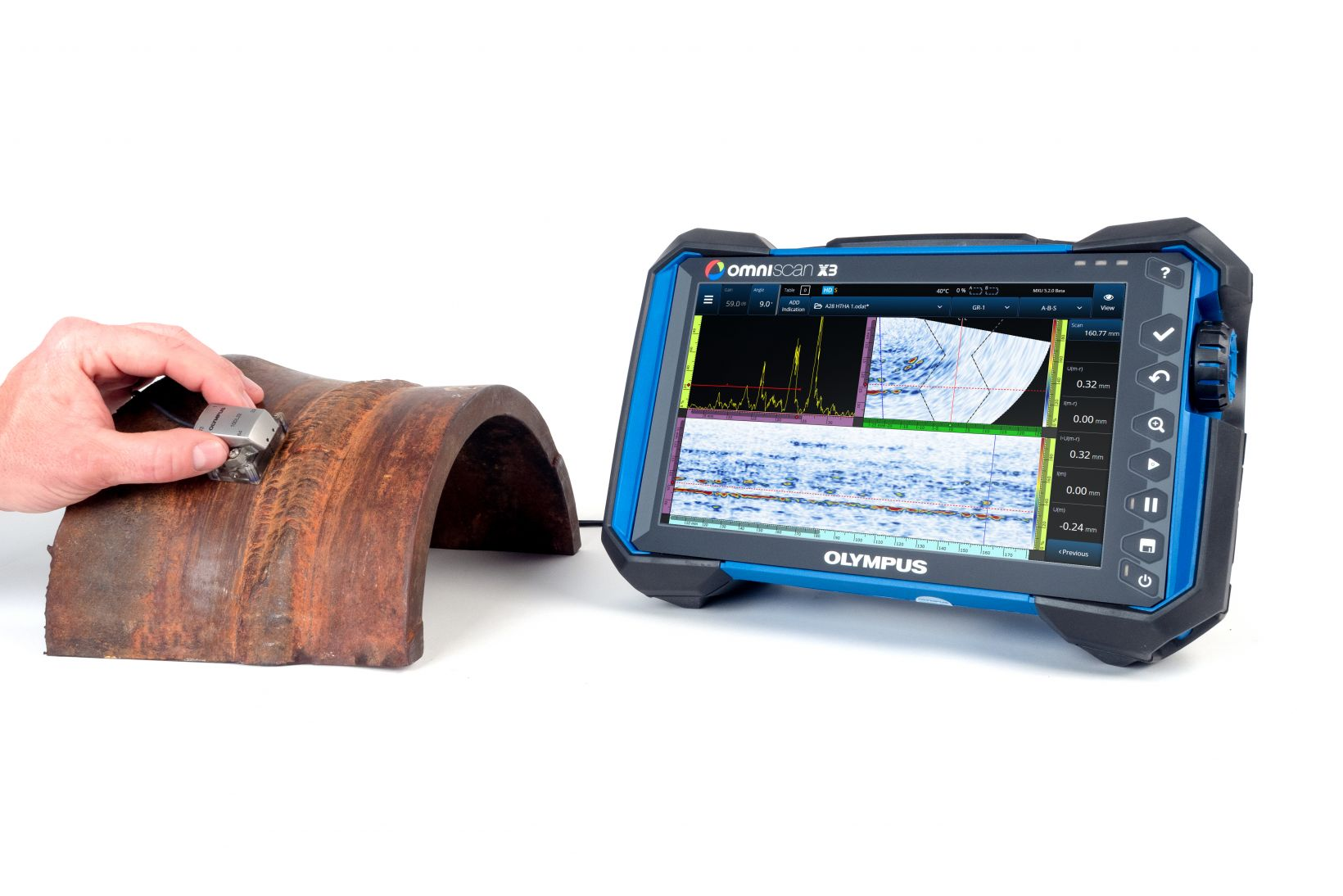

腐蝕
很高的采集速度，可以更方便地檢測較大的管道或容器
4 GB單個文件容量，可以減少中斷操作的次數，并采集到 更多的數據
與所有奧林巴斯腐蝕掃查器相兼容
支持雙晶線性陣列探頭，從而可獲得改進的近表面分辨率
復合材料
高波幅范圍（800 %）和16比特?cái)?shù)字轉換器可以在檢測衰減 性較強的材料時，獲得更寬泛的動態檢測范圍
TCG動態范圍可達65 dB，且提供經過改進的TCG表格視 圖，以對各個點進行手動編輯
12 kHz的掃查速度，可以在較大的掃查區域中快速采集數據
對很寬的脈沖寬度進行控制，以優化對低頻探頭的使用
類型 | 多聲束設置、多模式超聲探傷儀 | |
電源供應 | 18 V，3.9 A | |
尺寸 （寬 × 高 × 厚） | 330 mm × 215 mm × 142 mm | |
重量 | 5.7 kg（帶1個電池） | |
硬盤驅動器容量 | 8 GB DDR（RAM）；64 GB SSD | |
存儲設備 | SDHC卡和SDXC卡，或者大多數標準USB存儲設備 | |
機載文件容量 | 4 GB | |
GPS | 有（除非針對某些地區另有規定） | |
報警 | 3個 | |
無線連接 | 有（USB適配器作為配件單獨出售） | |
PA接口 | 1個接口 | |
聲束設置的數量 | 8個聲束設置，1024個聚焦法則 | |
UT接口 | 4個（2個通道P/R） | |
認證 | ISO 18563?1:2015 EN12668?1:2010 | |
顯示 | ||
技術 | 電阻式觸摸屏 | |
尺寸 | 269毫米（10.6英寸） | |
分辨率 | 1280 × 768像素 | |
顏色數量 | 1千6百萬 | |
類型 | 薄膜晶體管液晶顯示屏（TFT LCD） | |
可視角度 | 水平：?85° ～ 85° 垂直：?85° ～ 85° | |
輸入/輸出（I/O）端口 | ||
USB 2.0 | 2個端口（1個位于電池的后面） | |
USB 3.0 | 1個端口 | |
視頻輸出 | 視頻輸出（HDMI） | |
存儲卡 | SDHC端口 | |
通訊 | 以太網 | |
輸入/輸出（I/O）線 | ||
編碼器 | 雙軸編碼器線（正交或時鐘/方向） | |
數字輸入 | 6個數字輸入，TTL | |
數字輸出 | 5個數字輸出，TTL | |
采集開關 | 將1個數字輸入配置為采集開關 | |
電源輸出線 | 5 V額定值，1 A（短路保護），在1 A時為12 V輸出 | |
外接DC電源 | ||
直流輸入（DC?IN） 電壓 | 15 VDC ～ 18 VDC（小為50 W） | |
接口 | 圓形，2.5毫米引腳直徑，中心正極 | |
電池 | ||
類型 | 鋰離子電池 | |
容量 | 93 Wh | |
電池?cái)?shù)量 | 2個 | |
運行時間 | 2個電池運行5個小時（具有熱插拔性能） | |
PA/UT配置 | ||
頻率 | 數字化頻率 | 100 MHz |
大PRF | 12 kHz | |
顯示 | 刷新率 | A掃描：60 Hz；S掃描：20 Hz ～ 30 Hz |
包絡 （回波動態模式） | 有：體積校正的S掃描（30 Hz） | |
A掃描高度 | 高達800% | |
同步 | 根據內部時鐘 | 1 Hz ～ 10 kHz |
外部定速 | 有 | |
根據編碼器 | 雙軸：1步 ～ 65536步 | |
數據技術規格 | |||
處理 | A掃描數據點的 大數量 | 高達16384 | |
實時平均 | PA：2、4、8、16 UT：2、4、8、16、32、64 | ||
檢波 | 射頻、全波、正半波、負半波 | ||
濾波 | PA通道：3個低通、6個帶通、4個高通濾波器 UT通道：3個低通、6個帶通、4個高通濾波器 （在TOFD配置下為3個低通濾波器） | ||
視頻濾波 | 平滑（根據探頭頻率范圍調節） | ||
可編程TCG | 點的數量 | 32個，每個聚焦法則有一條TCG（時間校正增益） 曲線。 | |
范圍 | 相控陣（標準）：40 dB，步距為0.1 dB 相控陣（擴展）：65 dB，步距為0.1 dB 常規超聲：100 dB，步距為0.1 dB | ||
大斜率 | 相控陣（標準）：40 dB/10 ns 相控陣（擴展）：0.1 dB/10 ns 常規超聲：40 dB/10 ns | ||
聲學技術規格 | |||
PA通道 | UT通道 | ||
脈沖發生器 | 電壓 | 40 V、80 V、115 V | 95 V、175 V、340 V |
脈沖寬度 | 30 ns ～ 500 ns范圍內 可調，分辨率為2.5 ns | 30 ns ～ 1000 ns范 圍內可調，分辨率為 2.5 ns | |
下降時間 | < 10 ns | < 10 ns | |
脈沖形狀 | 負方波脈沖 | 負方波脈沖 | |
輸出阻抗 | 脈沖回波：35 Ω 一發一收：30 Ω | < 30 Ω | |
接收器 | 增益范圍 | 0 dB ～ 80 dB，大 輸入信號； 550 mVp?p（滿屏高） | 0 dB ～ 120 dB，大 輸入信號； 34.5 Vp?p（滿屏高） |
輸入阻抗 | 脈沖回波模式，9 MHz 時：57 Ω ± 10 % | 脈沖回波模式為60 Ω 脈沖發送接收模式 為50 Ω | |
輸入阻抗 | 一發一收模式，9 MHz 時，100 Ω ± 10 % | ||
系統帶寬 | 0.5 MHz ～ 18 MHz | 0.25 MHz ～ 28 MHz | |
聲束形成 | 掃查類型 | 單一、線性、扇形、混合 和全聚焦方式（TFM） | ? |
孔徑 | OMNIX3?PA16128PR = 16個晶片 OMNIX3?PA32128PR = 32個晶片 | ? | |
晶片數量 | OMNIX3?PA16128PR = 16個晶片 OMNIX3?PA32128PR = 32個晶片 | ? | |
聚焦法則的數量 | 1024個 | ? | |
發射的延遲范圍 | 0 μs ～ 10 μs， 增量為2.5 ns | ? | |
接收的延遲范圍 | 0 μs ～ 6.4 μs， 增量為2.5 ns | ? | |
TFM（全聚焦方式）/FMC（全矩陣采集） | |||
被支持的模式 | LL、LLL、LLLL、 TT、TTT、TTTT、 LTT、TLT、TLL | ||
平行多模式全聚焦方式 （TFM） | 有 | ||
聲束設置的數量 | 2個聲束設置 | ||
大孔徑 | 64晶片擴展孔徑 | ||
圖像分辨率 | 高達1024×1024（1百萬點） | ||
操作環境 | |||
侵入保護評級 | 符合IP65評級標準 （防塵，且可抵御來自各個方向的水射流，6.3毫米噴嘴）。 | ||
防撞擊評級 | 通過MIL?STD?810G的墜落測試 | ||
預期用途 | 室內和室外使用 | ||
海拔高度 | 高達2000米 | ||
工作溫度 | ?10 °C ～ 45 °C | ||
存儲溫度 | ?20 °C ～ 60 °C （內裝電池） ?20 °C ～ 70 °C （未裝電池） | ||
大相對濕度（RH） | 45 °C無冷凝的條件下，大70 %的相對濕度 | ||
污染等級 | 2級 | ||
安裝/過壓類別 | II類 | ||
