波導管是安裝在衛星（尤其是地球同步衛星）上的重要航空航天相關組件，用于傳輸?shù)蛽p耗、高功率的射頻（RF）信號。 這些空心金屬管是微波和衛星通信的必要組件。

本文我們將探討檢測波導管內金屬管所面臨的挑戰，并分享超細型視頻內窺鏡在如何有效檢測波導管方面大顯身手。

波導管具有專用的管狀結構，用于傳輸高頻信號。 如果在波導管制造過程中在波導管內部留下毛刺或污垢，波導管將無法正常工作，信號傳輸效率也會降低。 這可能會影響與地面站的通信以及與其他衛星的協調。

此外，由于衛星使用各種傳感器監測周圍環境，所以有故障的波導管會影響傳感器，導致收集到的數據錯誤。這會導致姿態和軌道控制出現問題。

由于波導管的組件必須準確運作并有效傳輸信號，因此內部檢測至關重要。傳輸高頻信號的金屬管內壁表面的任何缺陷都不容忽視（圖1）。

波導管內部檢測推薦使用外徑約為2毫米的視頻內窺鏡，這是因?yàn)樗梢暂p松進入空間。

除了直徑小之外，內窺鏡的靈活性也很重要，這可以保證在管道的狹小彎曲處進行操作。波導管可能是簡單的細直型，也可能是帶有彎曲和分支的復雜金屬管。

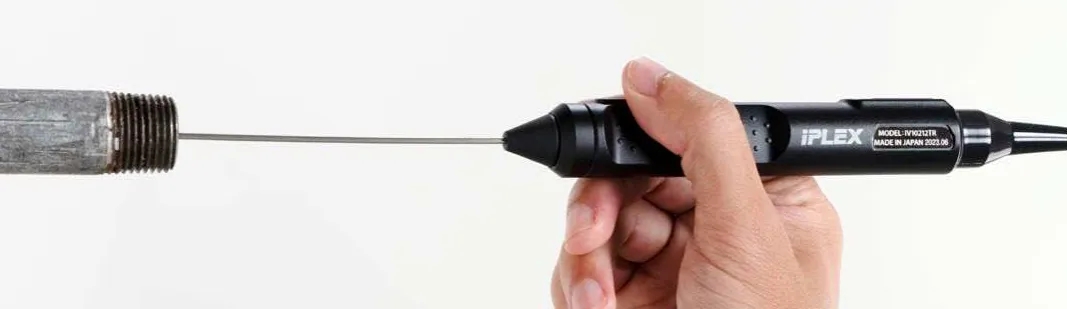

因此，我們建議使用超細型視頻內窺鏡，這種內窺鏡可以順著管道的分支和彎曲部位插入到波導管中。彎曲功能可幫助內窺鏡跟蹤金屬管道的彎曲和分支。

另一個因素是耐用性的差異，超細型視頻內窺鏡插入部分的外徑比標準內窺鏡的外徑小。內窺鏡的外編織層可能會因?yàn)榕c金屬管內壁摩擦或與金屬管邊緣或分支部分接觸而損壞。

尤其是在檢測過程中，內窺鏡的彎曲部分是很容易受損的部分。選擇具有高度耐用彎曲結構的超細型視頻內窺鏡至關重要。

為了避免遺漏金屬管道內部的任何缺陷，我們建議選擇120度寬視角和較大亮度設置調節范圍的超細型視頻內窺鏡。這些功能可讓用戶在大型監視器屏幕上觀察加寬觀察區域的圖像，并在檢測過程中調節亮度以看到更多內容。

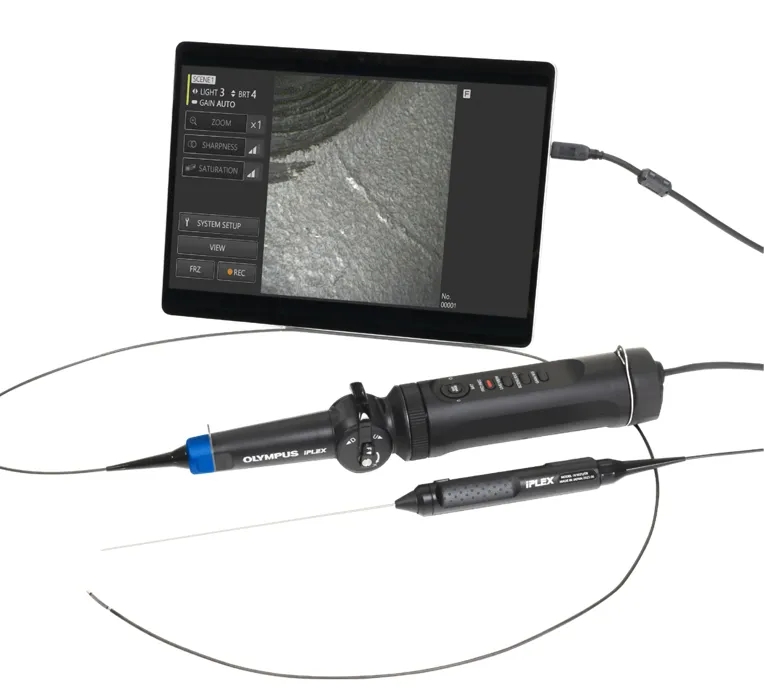

Evident的IPLEX TX II超細型視頻內窺鏡就是一款具備這些功能的儀器。該儀器直徑小，彎曲部分經久耐用，視角寬廣，亮度可調，是檢測波導管內部缺陷的高性能儀器。波導管是衛星上重要的航空航天組件之一，而這種目視檢測進一步提高了波導管的可靠性。
